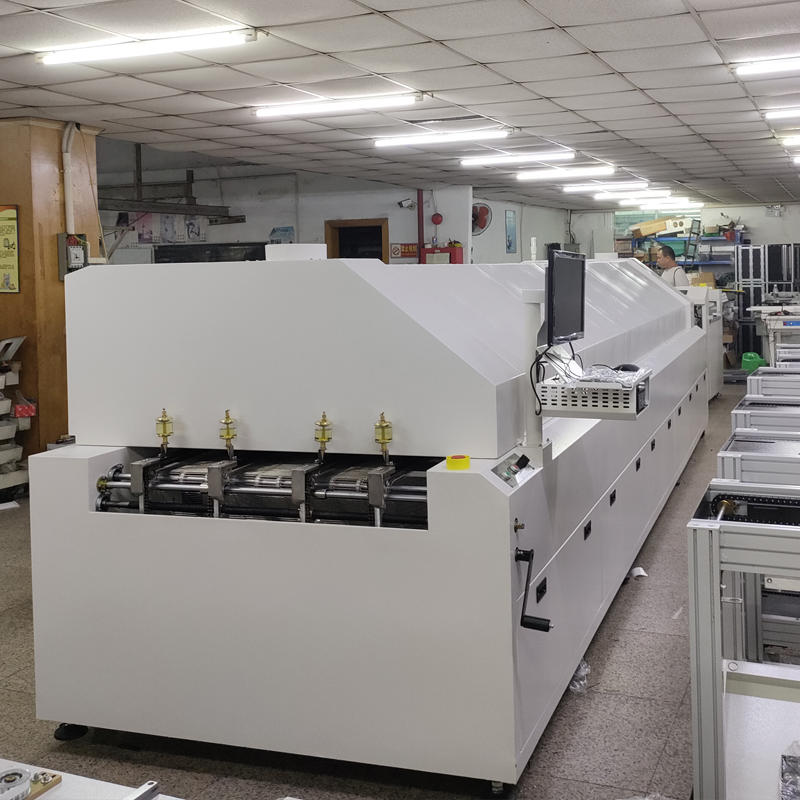

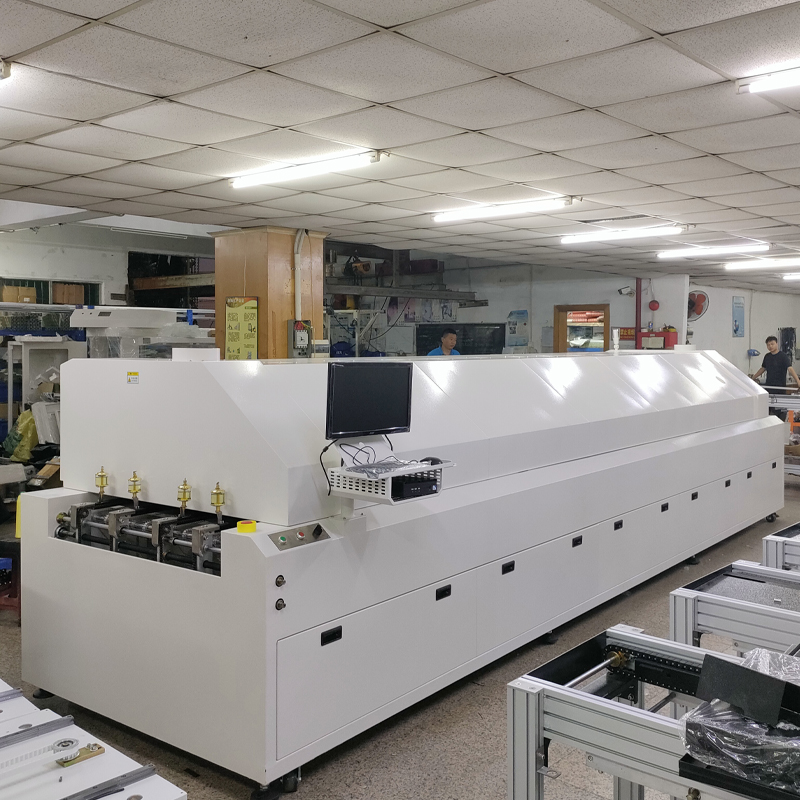

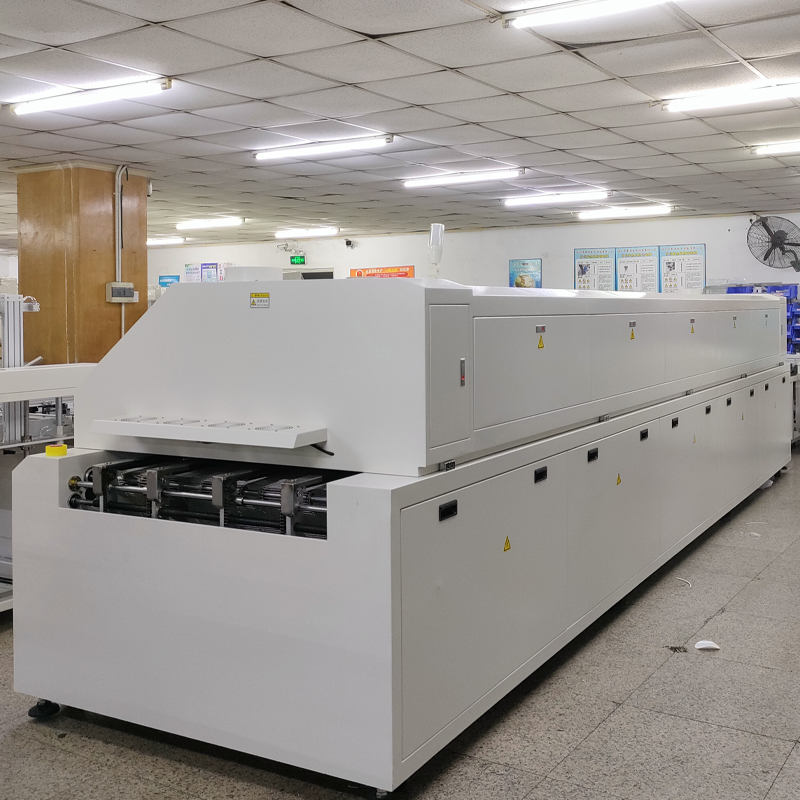

无铅回流焊1000XL

制造商	okpay钱包电子SMT设备
型号	SD-1000XL

采用液晶电脑+智能化西门子控制系统, 采用模块式控温精度高±1℃（如果电脑意外死机，可实现脱机工作，不影响生产），保证控制系统稳定可靠;
Windows7 操作界面,功能强大,操作简便，并附有一键还原系统;
上炉体开启采用双气缸顶升机械,确保安全可靠;
配备网带张紧装置, 运输平稳、不抖动、不变形，保证PCB运输顺畅;
同步导轨传输机构（可与全自动贴片机\全自动收板机在线接驳）,确保导轨调宽精确及高使用寿命、抗钮曲;
手动控制润滑系统,加油时间由人工手动控制加油量,润滑传输链条;
所有加热区均由电脑进行PID控制（可分温区单独开启。可分区加热,以减小启动功率，升温时间10-15分钟）;
网/链传输由电脑进行全闭环控制,可满足不同品种的PCB同时生产;
具有故障声光报警功能（采用LED灯）;
内置UPS及自动延时关机系统,保证PCB及回流焊机在断电或过热时不受损坏;
采用美国HELLER世界领先热风循环加热方式，高效增压式加速风道,大幅度提高循环热空气流量,升温迅速,热补偿效率高,可进行高温焊接及固化;
温区设有独立测温感应传感器，实时监控及补偿各温区温度的平衡;
拥有密码管理的操作系统,防止无关人员改动工艺参数,操作记录管理可追溯工艺参数的改动过程,方便改善管理.可存储用户现有的温度速度设置及其设置下的温度曲线,并可对所有数据及曲线进行打印;
集成控制窗口,电脑开关、测试曲线、打印曲线及传输数据均可方便操作,设计人性化。配有三通道温度曲线在线测试系统，可随时检测焊接物体的实际受温曲线（无须另配温度曲线测试仪）;
来自国际技术的急冷却系统,采用放大镜式集中高效急冷,冷却速度可达4~8℃/秒,管理十分方便;确保焊点结晶效
松香回收系统：设定在炉体进口与预热区\恒温区松香回收系统,回流区与冷却区设有废气回收,两回收系统经专用管道传送废气经过滤后排出,定期清洗过滤网就可以,维护操作方便\快捷\灵活性强采用专用管道传送废气;
特制增压式运风结构及异形发热丝设计，无噪音、无震动，拥有极高的热交换率,BGA底部与PCB板之间产生的温差△t极小,最符合无铅制程严格的要求,尤其针对高难度焊接要求的无铅产品.

okpay钱包回流焊1000XL

型号（MODEL)	1000L
机体尺寸	601015601450mm
重量	2500KG
温区	上10温区、下10温区、共计20个全热风增压温区
加热区长度	3960mm
总功率	72KW
启动功率	60KW
空载恒温后功率	约10-12KW
室内升温时间	约15Min
发热丝	螺旋式2位一体化直插抽屉式，进口优质发热丝组,热交换快,寿命长,热利用率高.
变频器	由3个精密变频器控制热风频率,跟据生产产品合理调节变频器频率改变风速,让产品质量更可靠,
热风马达	台湾三越高温马达三相AC220/380V 125W 转速2800转/Min
增压风力	采用涡轮增压、双出风口、三层均风系统来增加风速压力，使风速稳定，温度平稳,焊接效果更好，
热风方式	采用世界领先的热风循环技术,合理运用热风循环经过涡轮增压使得热风均稳；热效率循环使用率高即节能又稳定，PCB大量通过时,其每一块PCB上的温度曲线与仅一块板通过时的温度曲线永远一致,加热的重复精度极高,非常适合无铅工艺中工艺空间较小的特点.（通过进口炉子技术改进）
传送网带宽	不锈钢316# 750mm宽
过板宽度	双导轨50-3002mm，单轨50550mm
传送结构	网带输送、双导轨链条传送两种同步模式
传送方向	左到右（可定做右到左）
传送链条高度	900±20mm
传送变频器	0.2KW ENC精密控制、传送平稳不抖动（可定做双思异速）
冷却数量	两个独立增压风冷区、一个外置轴流风扇冷却
冷却区长度	增压风700mm、外置轴流风扇250mm
工控主机	专用工控机+专用CPU+固态硬盘
PLC	西门子CPU+精准温度模块+IO输出模块
温度控制	各温区由温度模块PID+脉冲+SSR独立控制
温度曲线	三组精度曲线测试、曲线分析、打印功能
温度设定极限	室温-350度
传送速度设定
